描述
Bently Nevada 3500/92 136180-01通信网关模块是3500系列机械保护系统中的关键组件，专为实现系统内各模块与外部监控和控制系统之间的高效数据通信而设计。作为Bently Nevada 3500平台的通信中枢，3500/92模块能够可靠地收集来自振动监测器、转速计、过程变量监测器等各类3500系列模块的关键设备状态信息，并将这些数据以多种工业标准协议格式对外传输。通过3500/92，用户可以实时掌握旋转机械的运行状况，进行故障诊断、预测性维护以及性能优化，从而显著提升工厂的整体自动化水平和设备管理效率。该模块在现代工业自动化系统中扮演着至关重要的角色，是保障设备安全稳定运行和实现智能化管理的有力工具。

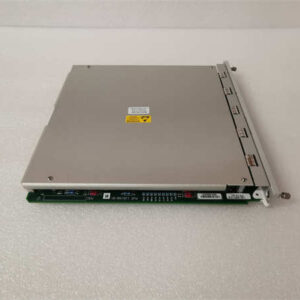

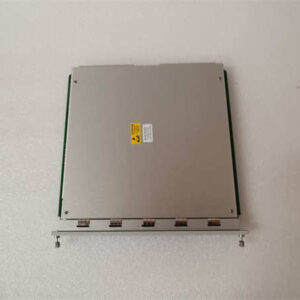

3500/92 136180-01 BENTLY
技术规格
产品型号:3500/92 136180-01
制造商:Bently Nevada
产品类型:通信网关模块
以太网接口:10/100Base-T，支持Modbus/TCP,OPC UA
串行接口:RS-232,RS-485，支持Modbus RTU/ASCII
数据高速公路接口:Bently Nevada Data Highway
电源要求:24 VDC(典型)
功耗:5 W(典型)
工作温度:-20°C至65°C
存储温度:-40°C至85°C
相对湿度:5%至95%(非冷凝)
安装方式:3500系列机架安装
主要特点和优势
Bently Nevada 3500/92通信网关模块凭借其强大的数据通信能力和高度的集成性，为用户带来了显著的优势。首先，它支持多种工业标准通信协议，包括Modbus/TCP、OPC UA、Modbus RTU/ASCII以及Bently Nevada的Data Highway，能够轻松地与各种DCS、PLC、SCADA系统以及资产管理软件进行无缝集成，实现了数据的互联互通。其次，3500/92模块具有高性能的数据处理能力，可以实时、可靠地传输大量的设备状态信息，确保监控系统能够及时获取关键数据，为操作人员提供准确的决策依据。
灵活的通信配置：用户可以根据实际应用需求，灵活配置3500/92模块的通信接口和协议，以满足不同的系统集成要求。这种灵活性大大简化了系统设计和部署的复杂性。
增强的网络安全性：3500/92模块在设计上考虑了工业环境的网络安全需求，支持安全通信协议，能够有效地保护系统数据的安全性和完整性。
可靠性和稳定性：作为Bently Nevada 3500系列的一部分，3500/92模块继承了该系列产品一贯的高可靠性和稳定性特点，能够在恶劣的工业环境下长时间稳定运行，保障了监控系统的持续可用性。
易于配置和维护：通过Bently Nevada的System 1软件平台，用户可以方便地对3500/92模块进行配置和管理，同时，其模块化的设计也简化了维护和更换过程。

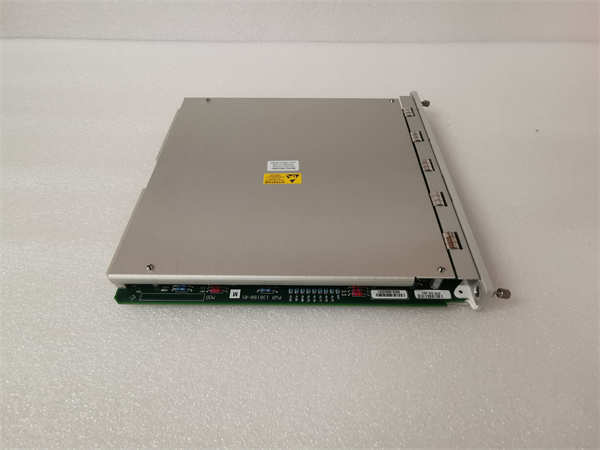

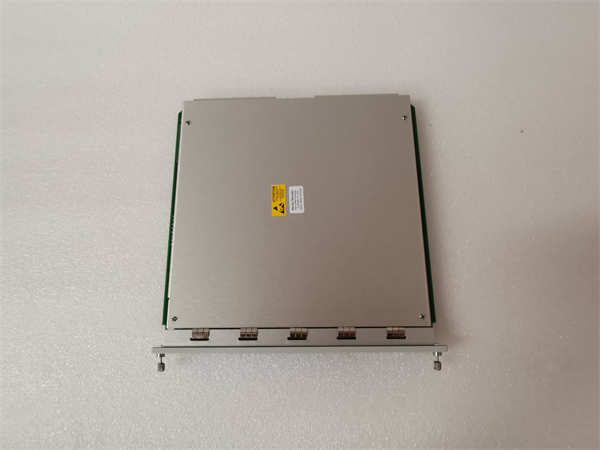

3500/92 136180-01 BENTLY
应用领域
Bently Nevada 3500/92通信网关模块广泛应用于各种需要对旋转机械进行状态监测和保护的工业领域，例如：
石油化工：在炼油厂、化工厂等关键装置中，用于监测压缩机、泵、风机、汽轮机等大型旋转设备的运行状态，预防因设备故障导致的生产中断和安全事故。
发电行业：应用于火电厂、水电站、核电站等，对汽轮机、发电机、水轮机等核心设备的振动、轴位移、转速等参数进行实时监控，保障电厂的安全稳定运行。
冶金行业：在钢铁厂、有色金属冶炼厂等，用于监测鼓风机、轧机电机、水泵等关键设备的运行状况，提高生产效率和设备寿命。
其他工业领域：如造纸、水泥、制药、食品饮料等行业，凡是涉及到重要旋转设备的场合，都可以利用3500/92模块实现设备的在线监测和故障预警。
相关产品
与Bently Nevada 3500/92通信网关模块相关的产品包括：
3500/42M：振动监测模块，用于测量轴承和结构的振动。
3500/50M：转速/相位监测模块，用于测量轴转速和相位参考信号。
3500/61：温度监测模块，用于监测轴承、油温等过程温度。
3500/65：位移监测模块，用于测量轴的径向和轴向位移。
3500/90：电源模块，为3500系列机架提供可靠的电源。
3500/01：机架，用于安装和连接3500系列的各个模块。
System 1：Bently Nevada的设备状态监测和诊断软件平台，可与3500/92配合使用，实现数据可视化、趋势分析和故障诊断等功能。
安装与维护
安装前准备：在安装3500/92通信网关模块之前，请务必仔细阅读3500系列的安装手册，确保安装环境符合要求，包括温度、湿度、电源等。检查3500/92模块外观是否完好，确认机架电源已断开。按照手册的指导，将3500/92模块正确插入3500系列机架的指定插槽中，并紧固连接器。连接外部通信电缆时，请确保线缆连接正确可靠，避免短路或开路。对于需要配置IP地址或其他网络参数的情况，请参考3500/92的用户手册，使用Bently Nevada的System 1软件进行配置。
维护建议：为了确保3500/92通信网关模块的长期稳定运行，建议定期检查模块的连接状态，确保所有线缆连接牢固可靠。保持机架及模块的清洁，避免灰尘和污物的积聚，影响散热。定期检查机架的电源供应是否稳定。如果系统需要升级或更换其他3500系列模块，请务必按照Bently Nevada的官方指南进行操作，避免因操作不当导致3500/92或其他模块损坏。建议定期备份3500/92的配置信息，以便在发生故障时能够快速恢复。

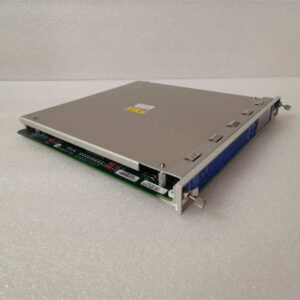

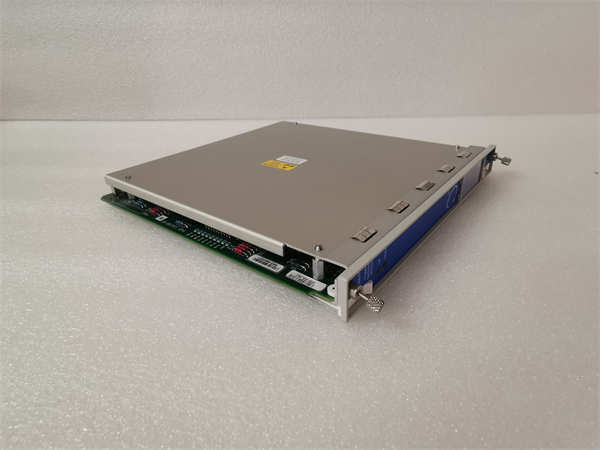

3500/92 136180-01 BENTLY
产品保障
Bently Nevada对3500/92通信网关模块提供全面的质量保证。所有产品在出厂前都经过严格的测试和检验，以确保其性能和可靠性。
