GE IP-QUADRATURE产品详解
产品说明

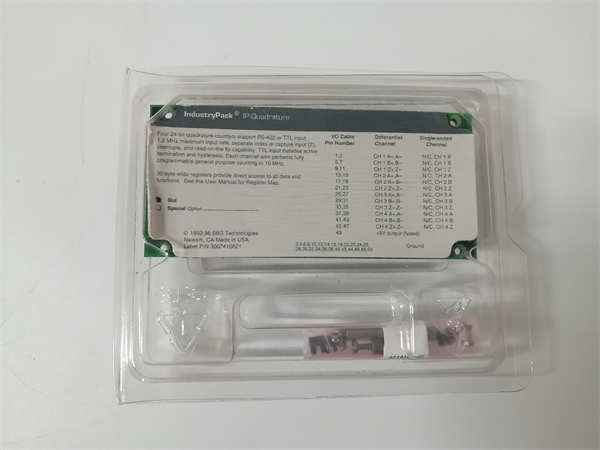

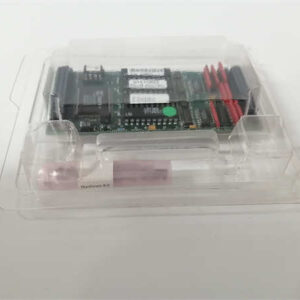

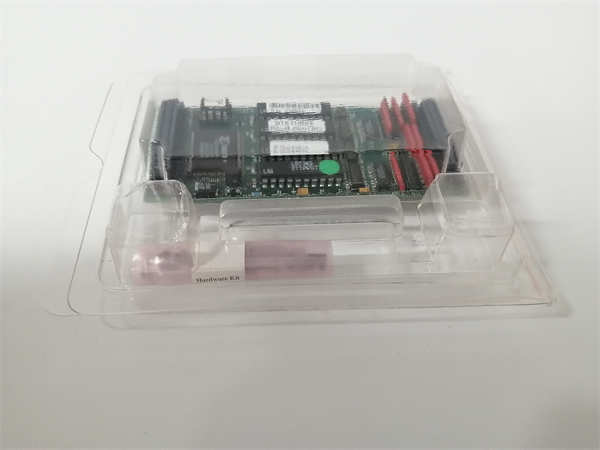

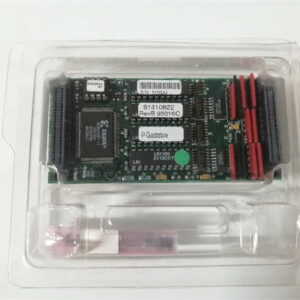

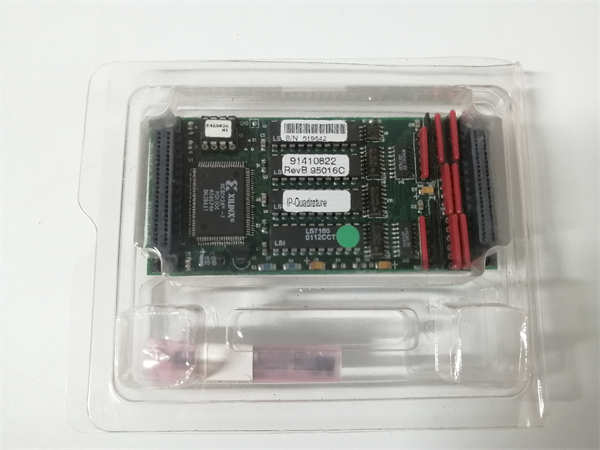

GE IP-QUADRATURE是一款四通道正交解码器，为高密度、高性价比应用提供灵活的解决方案。它具有四个可独立编程的正交解码器通道，每个通道也可作为通用计数器使用。该设备提供24位分辨率、多种可编程模式、可编程极性、中断功能、差分或单端输入以及0至10 MHz的计数频率。
IP-QUADRATURE GE
产品参数
通道数：4个正交解码器通道
分辨率：24位
计数频率：
通用计数：直流至10 MHz
正交计数：直流至1.2 MHz（在X1和X2模式下计数率更高）
输入类型：差分或单端（RS-422或TTL/CMOS）
输出：24位输出寄存器
中断：每个通道均有用于捕获或匹配中断的24位寄存器
通信接口：IP总线
安装方式：VME插槽
系列
IP-QUADRATURE属于GE的IP(Industry Pack)系列产品。该系列提供各种I/O和通信接口模块，可用于构建各种工业控制系统。
特征
多功能性：每个通道既可用作正交解码器，又可用作通用计数器。
高分辨率：24位分辨率可提供精确的位置和速度测量。
高速计数：支持高达10 MHz的通用计数频率和1.2 MHz的正交计数频率。
灵活的输入：支持差分和单端输入，可直接连接大多数传感器。
可编程性：提供多种可编程模式、极性和中断功能，以满足不同的应用需求。
即时读取：计数器可“即时”读取，方便实时数据采集。
可编程终端电阻：每个通道都具有可编程TTL电阻终端。
控制输入：每个通道都有一个可编程控制输入，可用于即时捕捉准确位置。
全CMOS：采用全CMOS技术，具有低功耗和高可靠性。
IP-QUADRATURE GE
作用
IP-QUADRATURE模块的主要作用是：
位置测量：连接增量式编码器，实现精确的位置测量。
速度测量：通过计算编码器脉冲频率，实现速度测量。
计数：作为通用计数器使用，可用于各种计数应用。
用途
该模块广泛应用于各种需要精确位置和速度测量的场合，例如：
运动控制：用于控制伺服电机、步进电机等，实现精确的运动控制。
机器人：用于测量机器人的关节位置和速度。
数控机床：用于测量机床的进给和定位。
自动化设备：用于测量自动化设备的位置和速度。
应用领域
IP-QUADRATURE模块适用于各种需要精确位置和速度测量的领域，包括：
制造业
机器人
数控机床
包装
印刷
纺织
物流
IP-QUADRATURE GE
总结
GE IP-QUADRATURE是一款功能强大、灵活可靠的正交解码器模块，广泛应用于各种需要精确位置和速度测量的领域。它具有多功能性、高分辨率、高速计数等特点，是现代工业自动化的重要组成部分。
