描述
CFP-AI-111 NI 16通道Compact FieldPoint电流模拟输入模块的介绍：
产品说明
CFP-AI-111是美国国家仪器（NI）推出的一款用于Compact FieldPoint和FieldPoint系统的16通道模拟电流输入模块。主要用于直接测量来自各种传感器和变换器的毫安电流信号，可对信号进行板载测量和线性化，并将换算后的值返回给控制或监测软件。

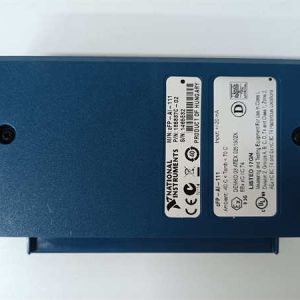

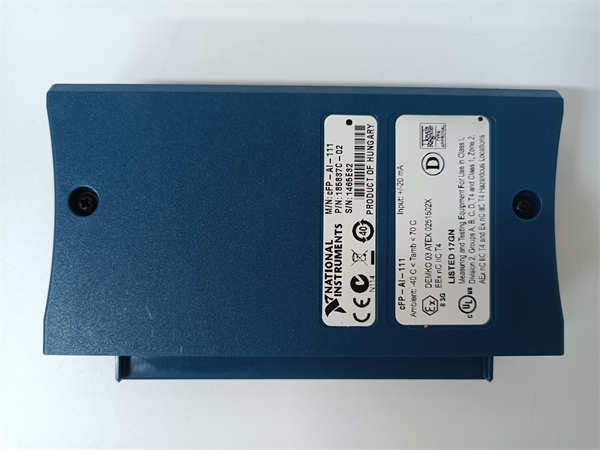

CFP-AI-111 NI
产品参数
通道数：16个单端模拟输入通道
分辨率：16位
输入范围：±20mA、0-20mA、4-20mA
滤波器设置：50Hz、60Hz、500Hz
更新率：3Hz至0.83Hz
输入阻抗：100Ω
过压保护：2300Vrms瞬态过压保护
过流保护：±30mA
超量程：可测量超出每个量程标称值5%
尺寸：4.3×4.3×3.6英寸
重量：4.8盎司
工作温度：-40至70°C
存储温度：-55至85°C
湿度：10至90%RH，非冷凝
振动：随机和正弦工作振动为5grms和5grms，频率范围10至500Hz
产品规格
电气规格：满足工业标准，适应不同电源环境和电气要求，具备良好的电磁兼容性。
机械规格：尺寸适配Compact FieldPoint和FieldPoint系统的安装架构，可通过DIN导轨或其他标准方式安装。
防护规格：无特殊标明，但可满足一般工业环境下的防尘、防潮等基本要求。
系列
属于NI的Compact FieldPoint或FieldPoint系列中的模拟输入模块系列。

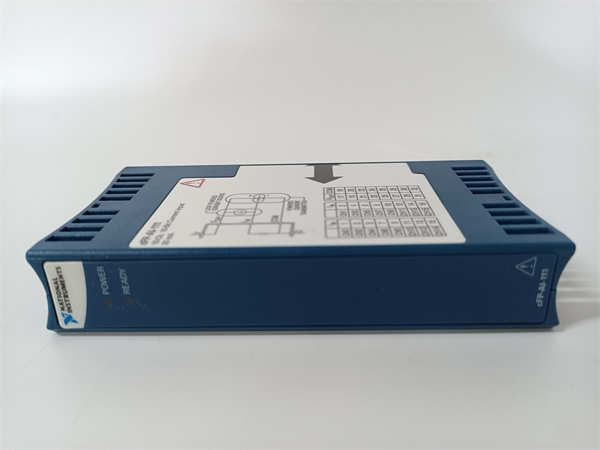

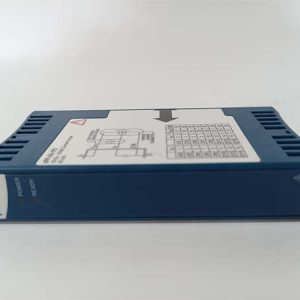

CFP-AI-111 NI
特征
高精度测量：16位分辨率可提供高精度的模拟信号测量。
多通道设计：16通道可同时采集多个电流信号，提高测量效率和系统集成度。
灵活配置：输入范围和滤波器可软件配置，能适应不同传感器和测量需求。
热插拔功能：支持HotPnP操作，可在系统运行时插拔，方便维护和扩展。
过压过流保护：具备2300Vrms瞬态过压保护和±30mA过流保护，提高模块可靠性。
超量程与诊断：有超量程功能和板载诊断功能，确保测量准确和系统稳定运行，附带NIST可追溯的校准证书。
作用
信号采集：采集各类传感器输出的电流信号，如压力传感器、流量传感器、温度传感器等通过电流形式输出的信号。
数据转换：将模拟电流信号转换为数字信号，以便计算机或其他数字控制系统进行处理、分析和存储。
系统监测：为控制系统提供实时的电流数据，使系统能够实时监测设备或系统的运行状态，为控制决策提供依据。
用途
用于将各种模拟电流信号转换为数字信号并输入到控制系统或数据采集系统中，可有效提高系统的自动化程度和控制精度，确保系统稳定可靠运行，广泛应用于需要进行电流信号测量和采集的领域。

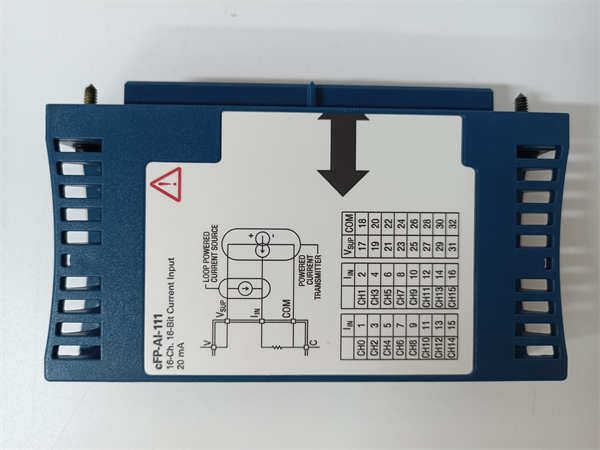

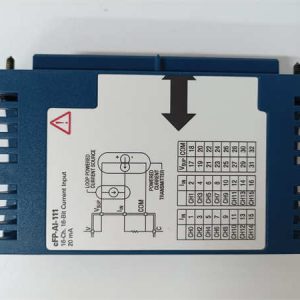

CFP-AI-111 NI
应用领域
工业自动化：在生产线上用于监测电机电流、变频器输出电流等，实现设备运行状态监测和故障诊断。
过程控制：在化工、石油等行业的过程控制系统中，监测管道流量、反应釜搅拌器电流等参数，确保生产过程稳定。
能源管理：用于电力系统中监测输电线路电流、配电柜电流等，实现能源消耗监测和电力分配管理。
环境监测：在环境监测设备中，采集传感器测量的各类环境参数对应的电流信号，如水质监测、大气监测等。
交通运输：在汽车、轨道交通等领域，用于监测电池组电流、电机驱动电流等，进行车辆性能测试和故障诊断。
