SCXI-1100 NI 32通道多路复用器放大器的详细介绍：
产品说明
NI SCXI-1100是一款32通道多路复用器放大器，属于NI公司SCXI系列产品，主要用于将多个模拟信号源进行选择和切换，并对选中的信号进行放大，以便后续的数据采集和处理。它可将32路输入信号通过内部的多路复用器，按顺序或根据控制信号选择其中一路信号进行放大输出，实现了多个信号源共享同一数据采集通道，提高了系统的灵活性和资源利用率。
SCXI-1100 NI
产品参数
通道数：32通道差分输入。
输入耦合：直流耦合。
最大工作电压：±10V。

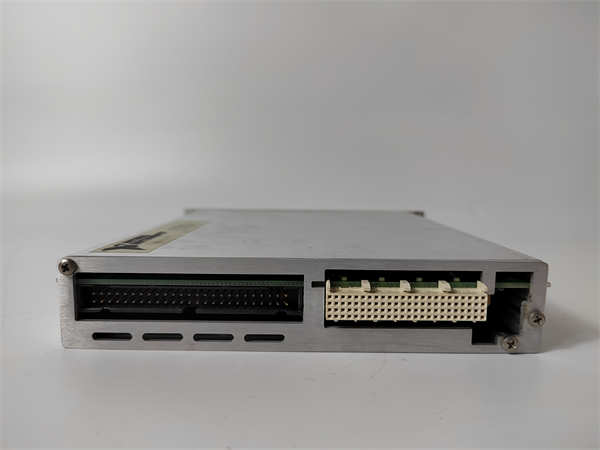

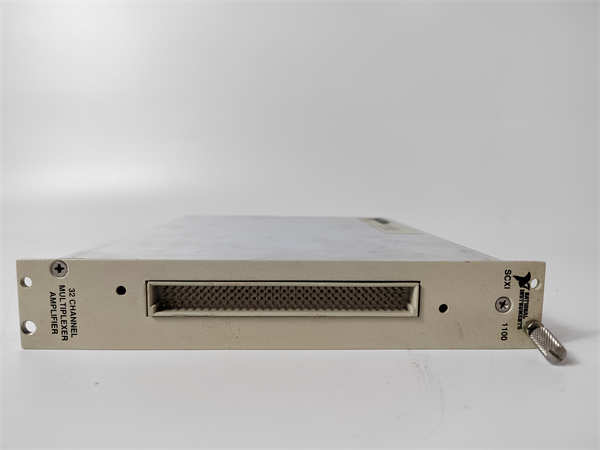

输入/输出连接器：正面为96针公头DIN C前连接器，背面为50针公头带状电缆后连接器。
外形尺寸：1.2×6.8×8.0英寸。
处理速度：580次读取/秒。
低通滤波器：所有通道通过跳线选择的4Hz低通滤波器进行多路复用。
增益范围：提供多个增益范围选项。
产品规格
电气规格：满足工业标准的电气性能要求，具备良好的抗干扰能力和信号传输稳定性，可适应多种电磁环境。
机械规格：尺寸适配SCXI机箱，方便安装和与其他SCXI模块集成，结构坚固，能适应较为恶劣的工业现场和实验室环境。
系列
属于NI的SCXI系列，该系列专注于为数据采集系统提供高性能、灵活配置的信号调理和处理解决方案，产品涵盖多种功能模块，可满足不同应用场景下的信号采集和处理需求。
SCXI-1100 NI
特征
多通道复用：具有32个通道，可同时连接32个模拟信号源，通过多路复用技术，能有效利用单个数据采集通道，降低系统成本和复杂度。
可配置增益：提供多个增益范围选项，用户可根据输入信号的幅值大小，通过软件或硬件跳线灵活设置合适的增益，确保输出信号在数据采集设备的最佳输入范围内，提高测量精度。
低通滤波：每个通道都配备了可跳线选择的4Hz低通滤波器，可有效滤除信号中的高频噪声和干扰，提高信号质量，使采集到的数据更准确、稳定。
兼容性强：可与NI的多种数据采集设备、终端块等配合使用，如SCXI-1300、SCXI-1303、BNC-2095等，还能与NI MIO板配合，但部分MIO板只能完成单通道读取。
作用
信号选择与切换：能够从32个输入通道中根据需求选择特定通道的信号进行传输和处理，实现多个信号源之间的快速切换，便于对不同信号进行分时测量和分析。
信号放大：对选中的输入信号进行放大，将微弱的模拟信号放大到适合数据采集设备输入的电平范围，提高信号的分辨率和测量精度，确保数据采集的准确性。
信号滤波：利用内部的低通滤波器，对输入信号进行滤波处理，抑制高频噪声和干扰信号，使输出信号更加纯净，为后续的数据处理和分析提供高质量的信号。
用途
主要用于构建多通道模拟信号采集和处理系统，在需要对多个模拟信号进行选择、放大和滤波的场合中发挥重要作用，可广泛应用于各种需要进行信号调理和数据采集的领域，常与NI的LabVIEW等软件配合使用，实现对信号采集和处理过程的编程控制和数据分析。
SCXI-1100 NI
应用领域
工业自动化：在生产线上对温度、压力、流量、液位等多种模拟量信号进行监测和控制，通过多路复用器放大器选择和放大不同传感器的信号，为自动化控制系统提供准确的数据支持。
测试测量：在电子设备、机械产品等的测试过程中，用于对多个测试点的模拟信号进行采集和分析，如对电路板上多个测试点的电压信号进行测量，或对机械结构的多个应变片信号进行采集等。
科研实验：在物理、化学、生物等科研实验中，用于采集和处理多个实验仪器或传感器输出的模拟信号，例如在光谱分析实验中，对多个波长的光信号进行采集和放大。
能源管理：在电力系统中，对电网中的电压、电流、功率等模拟量信号进行监测和分析，通过多路复用器放大器实现对多个监测点信号的集中采集和处理，为能源管理和调度提供数据依据。
汽车电子测试：在汽车发动机性能测试、汽车电子控制系统测试等方面，对多个传感器的模拟信号进行采集和放大，如对发动机的转速、温度、油压等信号进行监测和分析。
